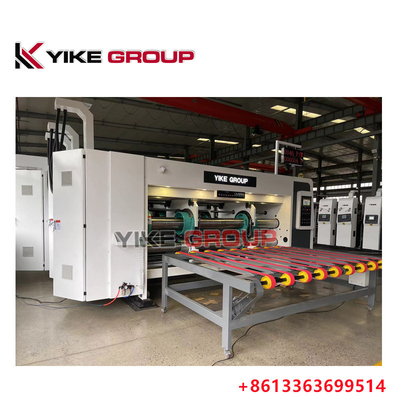

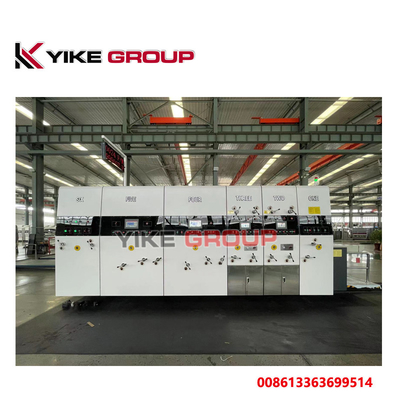

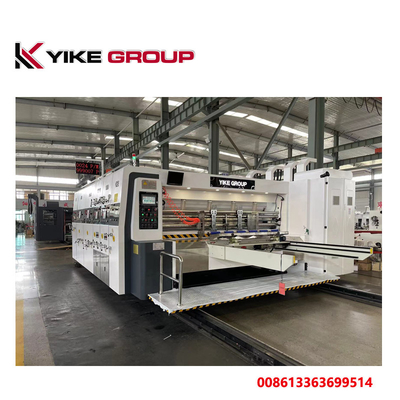

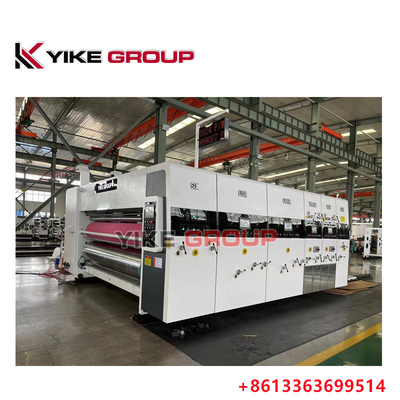

CE automático do ISO da máquina do Diecutter de Slotter da impressora de cor de Flexo 4 da borda de ataque alistado

Impressora de cor automática Slotter Diecutter Machine de Flexo 4 da borda de ataque do grupo de YIKE, fábrica de máquina ondulada da caixa

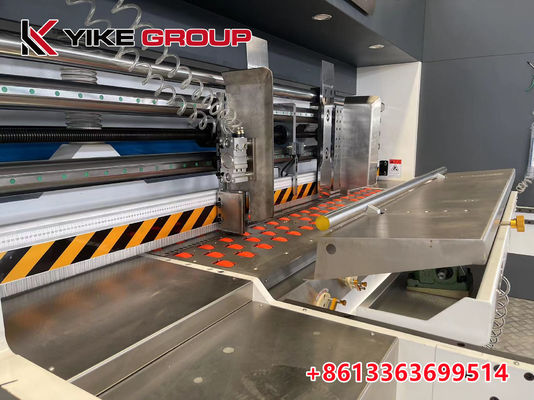

Unidade do alimentador

►sistema de alimentação da Ligação-borda

• sistema de alimentação da sução da Ligação-borda, operação fácil, precisão alta, (adota o sistema do alimentador da ligação).
• Fãs 7.5KW centrífugos de alta pressão, de acordo com o grau de entortamento do cartão de pressão do controle de frequência, assegurar o cartão da urdidura ou o cartão fino transmissão exata de alta velocidade.
• A posição lateral eletricamente deixada e direita do defletor ajustável, screw-driven.and pode recordar pelo computador.
• O defletor dianteiro ajusta a posição da sincronização superior e mais baixa dos intervalos pelo manual.
• os dispositivos dealimentação, podiam selecionar a faixa-alimentação de acordo com necessidades. Para assegurar-se de que o cartão em grande escala possa igualmente ser processado.
• Instale 7" tela táctil, poderia automaticamente indicar a quantidade da produção, velocidade da produção, e ajustar a quantidade da produção e cada funcionamento.
• Entalhar a parte é equipado com o interruptor de bloqueio, para conseguir a parada de emergência, a parada alimentando ou alimentar.

►Separação & combinação da máquina

• Os interruptores do botão controlam eletricamente a separação e a combinação de máquina, com o dispositivo de alarme automático, continuamente alarme ao mover-se, para assegurar a segurança dos operadores.
• Bloqueios da pressão de ar, fechamento firmemente, convenientemente e exatamente.
• O eixo da movimentação da embreagem da máquina é equipado com o dispositivo de proteção da sobrecarga.
• Função de travamento automático ativa: se a unidade não está travando completamente o estado, o anfitrião não pode começar, assegurar a segurança da máquina e do operador; quando as condições de trabalho normais do anfitrião, a função da embreagem da unidade forem automaticamente fechamento, para evitar o emprego errado e os ferimentos pessoais da máquina.

►sistema da Poeira-remoção

• Adote o dispositivo da limpeza de escova, equipado com o fã forte da sução da pressão negativa, cancelando a poeira, a sucata de papel ou o outro desperdício, para melhorar a qualidade de impressão.

►Rolete de alimentação: rolete de alimentação dobro

• O rolo de alimentação superior adota o diâmetro exterior φ165mm o rolo de borracha, a borracha elástica do desgaste do amortecedor (para dentro macia, fora duro), a correção do equilíbrio dinâmico, para assegurar a alimentação lisa e exata.
• Um mais baixo rolete de alimentação adota rolos gravados, cromo duro chapeado, veste-os e alisa-os.
• De acordo com a espessura do cartão, adote a diferença da caixa de engrenagens do sem-fim que ajusta, com travamento do dispositivo. Escala de ajuste 0-12mm

Impressora Unit

►Rolo de impressão

• Com placa de impressão, diâmetro exterior φ420mm
• Produção de aço de alta qualidade, grinded de superfície, cromo-chapeada duramente. Ajuste estático do equilíbrio, operação estável, apropriada para o corredor de alta velocidade
• O sentido horizontal do rolo e o sentido circunferencial com a linha de referência, conveniente para alinham a placa
• A linha central fixada da bobina, apropriada para venezianas de suspensão padrão, realiza a placa rápida da mudança
• 360° elétricos ajustam o rolo de impressão, ajuste automático da indicação digital, recordam a loja digital.
• Instalado com interruptor de pé ao rolo da placa de controle que inverte, placa conveniente da mudança
• Auto-zero função, memória da ordem.
• Placa-mudança do rolo de impressão e função da reparo-placa.
• Imprimir o rolo axial é esquerdo e direito ajustados por 10mm esquerdo e direito do movimento manual, máximo, auto-zero instrução

►Pressionando o rolo

• Adote delicadamente o processamento sem emenda de alta qualidade, ajuste do equilíbrio dinâmico, operação estável
• Diâmetro φ175mm, grinded de superfície, cromo-chapeado duramente
• A engrenagem adota o mecanismo do ajuste da folga, exposição da engrenagem da nenhum-influência do ajuste, precisão da transmissão da garantia
• O rolo de impressão pode ser ajustado para uma distância 0-12mm
• pressionando o rolo, o eixo de alimentação pode ser ajustado pelo manual, e fraco e apertado o rolo igualmente pelo manual.

►Rolo de Anilox

• Diâmetro exterior φ212mm
• Rolo de Anilox, tipo HAILI

►Rolo de borracha

• Diâmetro exterior φ200mm
• O rolo de borracha adota Guangdong Jingyang.
• Passando a embreagem e o dispositivo de avanço em marcha lenta automático, para impedir a tinta secada
• Tipo de borracha parte média do cilindro do rolo mais altamente, para assegurar a qualidade da tinta
• O dispositivo de travamento automático espaçado rápido do girador, assegura a tinta uniforme
• O mecanismo de movimentação independente de distribuição do rolo da tinta, assegura a qualidade da tinta

►Rolete de alimentação

• Rolete de alimentação diameterφ86mm, alimentação de quatro rodas
• A engrenagem do rolete de alimentação adota o mecanismo de regulamento de nenhum-lado-Gap, pode ajustar o intervalo de 12mm
• Do ajuste rápido ajustável do afastamento da mão dispositivo de travamento automático, rápido, seguro.

►Sistema da tinta

• Bomba de diafragma pneumática, operação simples, manutenção conveniente, estabilidade da fonte
• Tinta pneumática de circulação
• Tela para impurezas de filtração, qualidade de impressão da garantia

►A fase ajusta o sistema

• Estrutura da engrenagem planetária
• Ajuste do ° do computador de Digitas 360, correndo e parando condições do estado
• Imprimindo o ajuste da fase do ajuste da exposição de computador do PLC
• Após as unidades separadas, sistema restaurado automático (memória do eliminador)

►Sistema do reparo da fase

• Dispositivo do freio, separação da unidade e combinação ou ajuste pneumático da fase, ponto original da engrenagem de transmissão com constante

►Dispositivo zero

• Auto-zero dispositivo, para assegurar-se de que as unidades tenham uma base ajustada uniforme, reduzindo o desperdício do cartão, função de memória da edição.

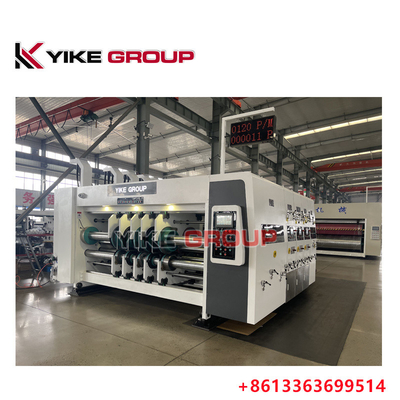

Entalhando a unidade

• slotter da dobro-faca do Único-eixo, ajuste interno da estrutura do dente do uso a altura da caixa, de modo que o óleo não faça caixas facilmente contaminadas
• A primeira linha de pressão círculo, após ter pre-loading o cartão não facilmente para esmagar
• O pacote redondo da aparência do uretano da imprensa acima, não danificará o cartão
• O mecanismo da travessia do uso do estoque da faca do slotter, parafuso com guia linear, para mover mais flexível e preciso
• Entalhando a fase e a altura da caixa, o computador e controle digital elétrico
• Preload, ajuste vincando da diferença para adotar o computador e o controle digital elétrico
• O ajuste da diferença do estoque da faca do slotter para adotar a estrutura de travamento automático
• Há a faca elástica do canto-corte. Pode cortar três, cinco, cartão sem ajustado.
• Preload a roda, creas rodam, entalham o computador de posição transversal da faca e o controle digital elétrico
• A faca do slotter para adotar a maneira da Anti-faca
• O computador automático arranja a faca, pode memórias da armazenagem 999

Cortar com Slotter combinou a unidade

• Cortar giratório com Slotter combinou que pode fazer a caixa comum e a caixa especial junto
• Movimento espiral mecânico da comutação 40mm do rolo de borracha sobre a estrutura horizontal
• fase do Dado-cortador, computador e controle digital elétrico
• Fase horizontal, computador e controle digital elétrico, escala ±5mm
• Rolo de borracha e para morrer computador do uso da diferença do rolo e controle digital elétrico,
• Ajuste o computador do uso do rolo de transferência e o controle digital elétrico,
• O rolo de borracha compensado por movido a motor, controla a velocidade do rolo de borracha do thr, escala ±3mm
• A estrutura hsiuping do corte do rolo de borracha, mantém a aspereza de superfície de borracha
• Descascando a saída longitudinal da correia, à papelada limpa fácil.

Engrenagem da movimentação principal

• A engrenagem cônica da elevada precisão, adota o aço da qualidade 20CrMnTi, extinguir de carburação, engrenagem grinded fina, engrenagem de transmissão da resistência de desgaste de grande resistência, boa, de baixo nível de ruído, longtime assegura a precisão da rotação da máquina
• Lubrificação para adotar o tipo fechado sistema de lubrificação do pulverizador, para assegurar a precisão da transmissão e a uso-vida
