Max Impressão tamanho 1450X2500 Automático de chumbo de borda Flexo 3 Color Slotter Diecutter Machine

Max Impressão tamanho 1450X2500 Automático de chumbo de borda Flexo 3 Color Slotter Diecutter Machine

Composição e características de desempenho de toda a máquina

1O computador controla cada unidade de impressão e o ajuste da fase de inserção e corte, que é conveniente e confiável de operar.

2Todos os rolos de transmissão são feitos de aço de alta qualidade, cromado duro e terra de superfície.

3A engrenagem de transmissão adota uma transmissão de engrenagem helicoidal de alta precisão, feita de aço ligado de alta qualidade, processamento de engrenagem de terra, alta resistência, resistência ao desgaste e operação estável.

4. Cada grupo de toda a máquina é separado eletricamente, bloqueado pneumaticamente e bloqueado pneumaticamente.

5Há diferentes sinais de sino quando o equipamento começa e pára.

Parâmetros técnicos principais

Unidade de alimentação de papel (chumboalimentação da borda)

1) O painel de controlo principal é controlado por ecrã táctil e botões de controlo, o que é conveniente e fiável.

2) A máquina principal é ligada por dois botões para assegurar a segurança dos operadores e da máquina principal.

3) O papel pode ser alimentado continuamente ou alternadamente (com contador) (o papel pode ser alimentado alternadamente conforme necessário).

4) Configuração da contagem de alimentação de papel, indicando a quantidade de produção.

5) As posições do deflector esquerdo e direito são controladas mecânica e electricamente para mover a distância.

6) O deflector frontal é ajustado manualmente e sincronicamente para ajustar a lacuna.

7) Fener de alimentação de papel de quatro eixos da borda frontal de 7,5 kW, alimentação de papel auxiliar de sucção, para garantir uma alimentação de papel suave.

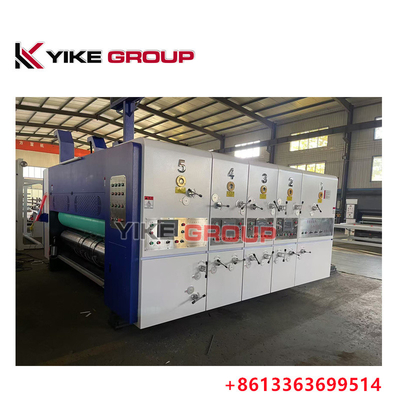

Unidade de impressão

Rolhas de placas de impressão

1) O diâmetro externo do rolo da placa de impressão, incluindo a espessura da placa, é de 480 mm

2) O rolo de impressão é feito de tubo de aço sem costura de parede espessa de alta qualidade, e a superfície é finamente moída e cromada.

3) Correcção do equilíbrio, funcionamento estável.

4) O rolo é pendurado na placa, e o bloqueio unilateral faz com que o alinhamento da placa pendurada seja preciso, conveniente e rápido.

5) A ranhura de suspensão completa da chapa é adequada para tiras de chapas suspensas de 10 mm.

6) Ao carregar e descarregar a placa de impressão, o interruptor de pé é controlado eletricamente para rotação para a frente e para trás, o que é conveniente e flexível.

2"Rolo de gravura"

1) O diâmetro exterior do rolo de relevo é de φ155,4 mm.

2) Tubo de aço sem costura de parede espessa, superfície finamente moída, cromado duro.

3) Correcção do equilíbrio, funcionamento suave.

4) O regulador de rolos de pressão adota uma estrutura de auto-bloqueio para o espaço entre a caixa da turbina e a faixa de regulação é de 0-11 mm.

3"Fusão de papel"

1) O diâmetro exterior do rolo de relevo é de φ86 mm.

2) Tubo de aço sem costura de parede espessa, superfície finamente moída, cromado duro, e a cabeça do eixo tem uma convexa para aumentar a resistência do corpo do eixo.

3) Correcção do equilíbrio, funcionamento suave.

4) A roda de alimentação de papel adota um mecanismo de ajuste rápido, que é simples e rápido de operar.

Fixação de fase de impressão

Mecanismo de travagem do tipo de travagem, quando a unidade é separada para ajustar a fase, o mecanismo de travagem limita a rotação da engrenagem e mantém a posição fixa original dos dentes.

Mecanismo de regulação axial

1) A direcção axial adota um mecanismo de regulação elétrico com um intervalo de controlo de ± 10 mm.

2) O ecrã táctil exibe os dados de posição, tornando a operação mais conveniente, intuitiva e precisa.

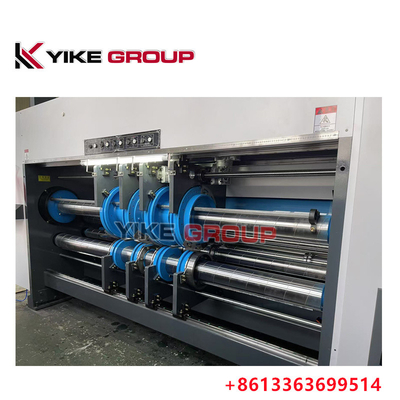

Unidade Slotter

PRoda de ressing

1) Pré-imprimir antes de prensar, o papel não é fácil de quebrar e a caixa está limpa.

2) O mostrador de espaçamento da roda de prensagem é ajustado manualmente, com um intervalo de regulação de 2-12 mm.e a engrenagem de transmissão estiver sempre no estado de malha correto durante o ajuste.

Mecanismo de regulação da faca

1) O eixo da faca é um tubo de aço sem costura, que foi moído duas vezes, com uma superfície cromada dura, e se move suavemente.

2) A largura da ranhura é de 7 mm.

3) O aço ligado é tratado termicamente e moído com facas dentadas, garantindo-se a dureza e a resistência.

4) O aço ligado é tratado termicamente e moído com facas de corte de duas peças, com lâminas afiadas e alta precisão.

5) A roda de prensagem da peça e o assento da faca são controlados por PLC para o movimento horizontal à esquerda e à direita e o botão controla o ajuste sincronizado do movimento horizontal.que é simples de operar e melhora a eficiência.

8) O mostrador de espaçamento do assento da faca é regulado manualmente, com uma amplitude de regulação de 2-12 mm.e o engrenagem de transmissão assegura sempre o estado de malha correta durante o ajuste.

9) Pode ser utilizado para caixas de cartão de duas peças.

Unidade de inserção

1. Single-eixo de faca dupla slotter, usar estrutura interna do dente adjutment a altura da caixa, para que o óleo não facilmente contaminado caixas
2. A primeira linha de pressão redonda, após pré-carregamento cartão não é facilmente esmagar
3. A embalagem de aparência de uretano redonda acima, não danificará o cartão
4. O estoque de faca slotter usar mecanismo transversal, parafuso com guia linear, para mover mais flexível e precisa
5. Fase e altura das caixas, controlo digital por computador e eléctrico
6. Pré-carregamento, ajustamento de lacuna de enrolamento Adotar controle digital por computador e elétrico

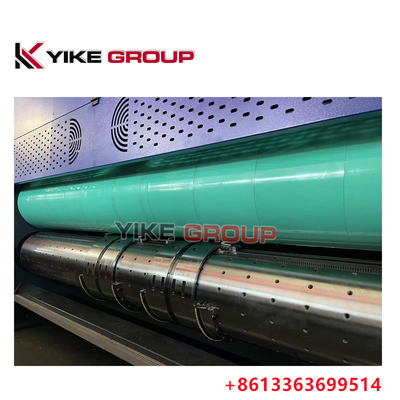

Unidade de corte por entalhe

1O rolo de almofada de borracha e o rolo de corte a moagem são feitos de materiais de alta qualidade e a superfície é cromada após moagem.

2Correcção do equilíbrio para aumentar a estabilidade operacional.

3O rolo de corte e a borracha são desligados automaticamente através do dispositivo excêntrico controlado por motor quando não estão a ser cortados.que pode reduzir a operação vazia e simples da máquina e prolongar a vida útil da borracha e da matriz.

4A transmissão mecânica pode fazer com que a borracha se mova 40 mm para a esquerda e para a direita, o que pode fazer com que o desgaste do rolo de borracha seja distribuído uniformemente e aumentar muito a vida útil do rolo de borracha.

5A fase de corte em matriz adota um ajuste digital elétrico de 360°, que pode ser ajustado quando o equipamento está em funcionamento ou parado, e a operação é simples e rápida.

6. A parte de corte a pressão é equipada com um anel de faca de corte a pressão sem modelo.O movimento horizontal do anel de faca de corte por estratificação é ajustado manualmente, e as quatro facas da altura da caixa são ajustadas de forma síncrona, o que é simples de operar e melhora a eficiência.
